Tswa型臥式多級離心泵適用于高層建筑供水，樓宇供水，管道增壓，消防供水，工廠供水，空調給水，長遠距離輸送介質的一種常用泵。該泵結構緊湊，安裝方便，適用于清水不含有固體介質。
全系列共有5個品種40多個規格，其流量范圍Q=1.5-190M3/H，揚程范圍H=17-247M，轉速為1450轉。
Tswa型臥式多級離心泵安裝示意圖：
|
1 |
撓性接頭 |
2 |
彎管 |
3 |
閘閥 |
4 |
直管（取壓管） |
|
5 |
泵 |
6 |
底座 |
7 |
支承結構 |
|
|
|
1 |
彎管 |
2 |
閘閥 |
3 |
撓性接頭 |
4 |
直管（取壓管） |
|
5 |
泵 |
6 |
底座 |
7 |
隔振臺座 |
8 |
減振器 |

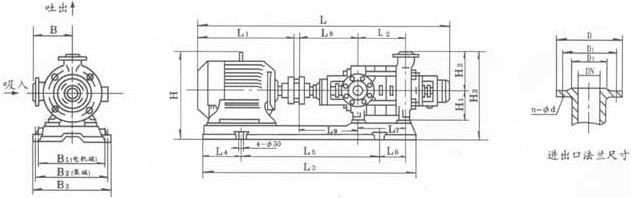

Tswa型臥式多級離心泵安裝尺寸圖：
|
型號 |
級數 |
外形尺寸 |
安裝尺寸 |
||||||||||||||||
|
L |
L1 |
L2 |
L7 |
L8 |
L9 |
B |
m |
H2 |
L3 |
L4 |
L5 |
L6 |
H |
H3 |
Bl |
B2 |
B3 |
||
|
50TSWA |
2 |
1087 |
380 |
160 |
145 |
297 |
297 |
210 |
190 |
210 |
901 |
141 |
600 |
33 |
415 |
480 |
335 |
430 |
510 |
|
3 |
1152 |
380 |
225 |
210 |
297 |
297 |
901 |
141 |
600 |
98 |
415 |
480 |
335 |
430 |
510 |
||||
|
4 |
1237 |
400 |
290 |
275 |
297 |
297 |
974 |
144 |
640 |
128 |
423 |
480 |
375 |
430 |
510 |
||||
|
5 |
1377 |
475 |
355 |
340 |
297 |
297 |
1153 |
153 |
740 |
132 |
463 |
490 |
430 |
430 |
510 |
||||
|
6 |
1442 |
475 |
420 |
405 |
297 |
297 |
1153 |
153 |
740 |
197 |
463 |
490 |
430 |
430 |
510 |
||||
|
7 |
1547 |
515 |
485 |
470 |
297 |
297 |
1321 |
156 |
840 |
197 |
463 |
490 |
430 |
30 |
510 |
||||
|
8 |
1612 |
515 |
550 |
535 |
297 |
297 |
1321 |
156 |
840 |
262 |
463 |
490 |
430 |
430 |
510 |
||||
|
9 |
1677 |
515 |
615 |
600 |
297 |
297 |
1386 |
166 |
860 |
297 |
463 |
490 |
430 |
430 |
510 |
||||
|
10 |
1827 |
600 |
680 |
665 |
297 |
297 |
1593 |
203 |
900 |
362 |
505 |
490 |
430 |
430 |
510 |
||||
|
11 |
1892 |
600 |
745 |
730 |
297 |
297 |
1593 |
203 |
900 |
427 |
505 |
490 |
430 |
430 |
510 |
||||
|
12 |
1957 |
600 |
810 |
795 |
297 |
297 |
1658 |
213 |
920 |
462 |
505 |
490 |
430 |
430 |
510 |
||||
|
75TSWA |
2 |
1241 |
475 |
177 |
180 |
293 |
296 |
250 |
205 |
250 |
1046 |
165 |
690 |
89 |
468 |
535 |
410 |
475 |
555 |
|
3 |
1361 |
515 |
257 |
260 |
293 |
296 |
1046 |
165 |
690 |
128 |
478 |
545 |
410 |
475 |
555 |
||||
|
4 |
1526 |
600 |
337 |
340 |
293 |
296 |
1284 |
180 |
830 |
171 |
520 |
545 |
475 |
475 |
555 |
||||
|
5 |
1606 |
600 |
417 |
420 |
293 |
296 |
1284 |
180 |
830 |
211 |
520 |
545 |
475 |
475 |
555 |
||||
|
6 |
1731 |
645 |
497 |
500 |
293 |
296 |
1488 |
200 |
980 |
245 |
520 |
545 |
475 |
475 |
555 |
||||
|
7 |
1811 |
645 |
577 |
580 |
293 |
296 |
1488 |
200 |
980 |
245 |
520 |
545 |
475 |
475 |
555 |
||||
|
8 |
1916 |
670 |
657 |
660 |
293 |
296 |
1653 |
200 |
1150 |
239 |
560 |
560 |
480 |
480 |
560 |
||||
|
9 |
1996 |
670 |
737 |
'/40 |
293 |
296 |
1653 |
200 |
1150 |
239 |
560 |
560 |
480 |
480 |
560 |
||||
|
10 |
2116 |
710 |
817 |
820 |
293 |
296 |
1854 |
200 |
1250 |
261 |
560 |
560 |
480 |
480 |
560 |
||||
|
11 |
2196 |
710 |
897 |
900 |
293 |
296 |
1854 |
200 |
1250 |
341 |
560 |
560 |
480 |
480 |
560 |
||||
|
100TSWA |
2 |
1575 |
600 |
255 |
200 |
383 |
398 |
310 |
220 |
300 |
1322 |
200 |
900 |
100 |
535 |
610 |
505 |
505 |
585 |
|
3 |
1720 |
645 |
355 |
300 |
383 |
398 |
1322 |
200 |
900 |
149 |
535 |
610 |
505 |
505 |
585 |
||||
|
4 |
1885 |
710 |
455 |
400 |
383 |
398 |
1463 |
215 |
975 |
200 |
560 |
610 |
505 |
505 |
585 |
||||
|
5 |
2050 |
775 |
555 |
500 |
383 |
398 |
1701 |
230 |
1240 |
202 |
595 |
620 |
525 |
525 |
605 |
||||
|
6 |
2150 |
775 |
655 |
600 |
383 |
398 |
1701 |
230 |
1240 |
157 |
595 |
620 |
525 |
525 |
605 |
||||
|
7 |
2295 |
820 |
755 |
700 |
383 |
398 |
1959 |
235 |
1450 |
198 |
635 |
630 |
565 |
565 |
645 |
||||
|
8 |
2420 |
845 |
855 |
800 |
383 |
398 |
1959 |
235 |
1450 |
199 |
645 |
640 |
565 |
565 |
645 |
||||
|
9 |
2520 |
845 |
955 |
900 |
383 |
398 |
2059 |
235 |
1550 |
199 |
645 |
640 |
565 |
565 |
645 |
||||
|
10 |
2710 |
930 |
1055 |
1000 |
383 |
398 |
2228 |
250 |
1650 |
253 |
665 |
640 |
600 |
600 |
680 |
||||
|
125TSWA |
2 |
1827 |
710 |
325 |
225 |
452 |
482 |
350 |
260 |
350 |
1387 |
220 |
975 |
109 |
600 |
700 |
495 |
565 |
645 |
|
3 |
2017 |
775 |
450 |
350 |
452 |
482 |
1549 |
230 |
1060 |
176 |
625 |
700 |
565 |
565 |
645 |
||||
|
4 |
2212 |
845 |
575 |
475 |
452 |
482 |
1728 |
240 |
1170 |
225 |
665 |
710 |
565 |
565 |
645 |
||||
|
5 |
2422 |
930 |
700 |
600 |
452 |
482 |
1924 |
270 |
1270 |
299 |
700 |
725 |
620 |
620 |
700 |
||||
|
6 |
2617 |
1000 |
825 |
725 |
452 |
482 |
2243 |
305 |
1430 |
262 |
765 |
755 |
675 |
570 |
755 |
||||
|
7 |
2742 |
1000 |
950 |
850 |
452 |
482 |
2243 |
305 |
1430 |
422 |
765 |
755 |
675 |
570 |
755 |
||||
|
8 |
2917 |
1050 |
1075 |
975 |
452 |
482 |
2419 |
330 |
1520 |
483 |
765 |
755 |
675 |
570 |
755 |
||||
|
9 |
3042 |
1050 |
1200 |
1100 |
452 |
482 |
2544 |
330 |
1580 |
548 |
765 |
755 |
675 |
570 |
755 |
||||
|
10 |
3167 |
1050 |
1325 |
1225 |
452 |
482 |
2669 |
350 |
1600 |
633 |
765 |
755 |
675 |
570 |
755 |
||||
|
150TSWA |
2 |
1964 |
845 |
315 |
237 |
418 |
443 |
350 |
280 |
350 |
1437 |
240 |
1000 |
80 |
675 |
720 |
575 |
605 |
685 |
|
3 |
2234 |
1000 |
430 |
352 |
418 |
443 |
1735 |
305 |
1165 |
148 |
745 |
735 |
675 |
610 |
755 |
||||
|
4 |
2399 |
1050 |
545 |
467 |
418 |
443 |
1922 |
330 |
1260 |
215 |
755 |
745 |
675 |
610 |
755 |
||||
|
5 |
2664 |
1200 |
660 |
582 |
418 |
443 |
2129 |
330 |
1470 |
212 |
875 |
780 |
765 |
620 |
845 |
||||
|
6 |
2829 |
1250 |
775 |
697 |
418 |
443 |
|
|
|
|
|
|
|
|
|
||||
|
7 |
2944 |
1250 |
890 |
812 |
418 |
443 |
|
|
|
|
|
|
|
|
|
||||
|
8 |
3019 |
1300 |
1005 |
927 |
418 |
443 |
|
|
|
|
|
|
|
|
|
||||
|
9 |
3224 |
1300 |
1120 |
1042 |
418 |
443 |
|
|
|
|
|
|
|
|
|
||||
注：150TSWA 6-9級不配帶底座，直接安裝到基礎上。
