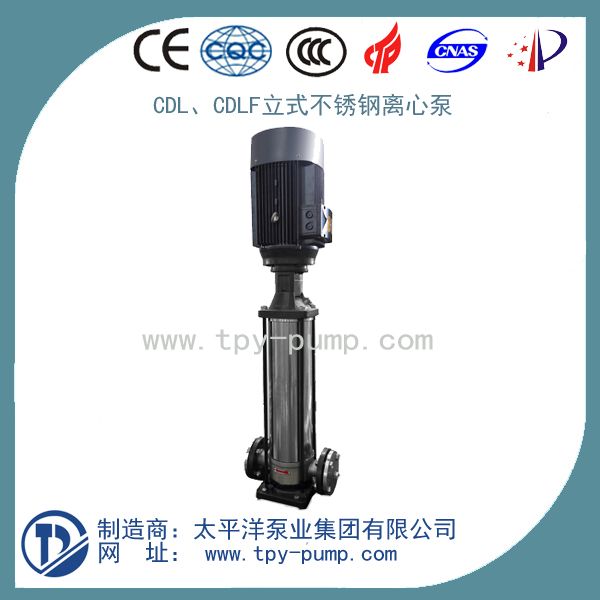

CDL立式多級不銹鋼沖壓泵
- 型 號：
- 類 別：
- 價 格：￥咨詢
- 產 地：
-
產品詳細介紹
產品描述
CDL/CDLF立式多級不銹鋼沖壓泵產品概述：
CDL/CDLF立式多級不銹鋼沖壓泵是我司在國外優秀泵型基礎上結合用戶的使用要求設計制造的新一代多功能產品�？梢暂斔蛷淖詠硭焦I(yè)液體的 各種不同介質，適應于不同溫度、流量和壓力范圍。
該產品其主機部分是采用不銹鋼板沖壓成型焊接而成，它與目前國內普遍采用的翻砂鑄造泵相比，具有體積小、重量輕、效率高、噪音低、振動小、 安裝簡便、外形美觀等優點。其軸承及軸封均采用了高耐磨的硬質合金材質，具有壽命長、維修少的特點，是目前國家大力倡導的節能環保型新產品。
CDL/CDLF立式多級不銹鋼沖壓泵適用范圍：
供水：水廠過濾與輸送，水廠分區送水、主管增壓、高層建筑增壓。
工業增壓 ：流程水系統、清晰系統、高壓沖洗系統、消防系統。
工業液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸和堿。
水處理：超濾系統、反滲漏系統、蒸餾系統、分離器、游泳池。
灌溉：農田灌溉、噴灌、滴灌。
CDL/CDLF立式多級不銹鋼沖壓泵技術參數：
流量：1-85m3/h；
揚程：4-250m；
功率：0.37-45kw；
轉速：2900r/min；
口徑：25-80mm；
溫度范圍：-15℃-+120℃。
CDL/CDLF立式多級不銹鋼沖壓泵電機：
電機為全封閉，風冷式二級標準電機。
防護等級：IP55
絕緣等級：F
標準電壓：50Hz 可來電訂做其他頻率規格類型電機
CDL/CDLF立式多級不銹鋼沖壓泵運行條件：
稀薄、干凈、非易燃易爆并不含固體顆�；蚶w維的液體
液體溫度：常溫型-15℃至+70℃
熱水型+70℃至+120℃
環境溫度：最高+40℃
海拔：最高1000m
CDL/CDLF立式多級不銹鋼沖壓泵型號意義：
CDL F 2-15
CDL – 輕型立式多級離心泵
F – 過流部件為不銹鋼304或316
2 – 泵設計流量 (m3/h)
15 – 級數
性能參數
|
型號 |
流量 |
揚程 |
效率 |
轉速 |
功率 |
汽蝕余量 |
高度 |
重量 |
|
25CDL/CDLF2-20 |
2 |
15 |
72 |
2900 |
0.37 |
1.8 |
445 |
20 |
|
25CDL/CDLF2-30 |
2 |
22 |
72 |
2900 |
0.37 |
1.8 |
463 |
20 |
|
25CDL/CDLF2-40 |
2 |
30 |
72 |
2900 |
0.55 |
1.8 |
481 |
20 |
|
25CDL/CDLF2-50 |
2 |
37 |
72 |
2900 |
0.55 |
1.8 |
499 |
20 |
|
25CDL/CDLF2-60 |
2 |
45 |
74 |
2900 |
0.75 |
1.8 |
522 |
20 |
|
25CDL/CDLF2-70 |
2 |
52 |
74 |
2900 |
0.75 |
1.8 |
540 |
25 |
|
25CDL/CDLF2-80 |
2 |
60 |
74 |
2900 |
1.1 |
1.8 |
548 |
25 |
|
25CDL/CDLF2-90 |
2 |
67 |
76 |
2900 |
1.1 |
1.8 |
596 |
25 |
|
25CDL/CDLF2-100 |
2 |
75 |
76 |
2900 |
1.1 |
1.8 |
614 |
30 |
|
25CDL/CDLF2-110 |
2 |
82 |
76 |
2900 |
1.1 |
1.8 |
632 |
30 |
|
25CDL/CDLF2-120 |
2 |
90 |
76 |
2900 |
1.5 |
1.8 |
650 |
30 |
|
25CDL/CDLF2-130 |
2 |
97 |
82 |
2900 |
1.5 |
1.8 |
685 |
35 |
|
25CDL/CDLF2-140 |
2 |
105 |
82 |
2900 |
1.5 |
1.8 |
703 |
35 |
|
25CDL/CDLF2-150 |
2 |
112 |
82 |
2900 |
1.5 |
1.8 |
721 |
35 |
|
25CDL/CDLF2-160 |
2 |
120 |
82 |
2900 |
1.5 |
1.8 |
759 |
35 |
|
25CDL/CDLF2-170 |
2 |
127 |
82 |
2900 |
1.5 |
1.8 |
777 |
40 |
|
25CDL/CDLF2-180 |
2 |
135 |
84 |
2900 |
2.2 |
1.8 |
795 |
40 |
|
25CDL/CDLF2-190 |
2 |
142 |
84 |
2900 |
2.2 |
1.8 |
813 |
40 |
|
25CDL/CDLF2-200 |
2 |
150 |
84 |
2900 |
2.2 |
1.8 |
831 |
40 |
|
25CDL/CDLF2-210 |
2 |
157 |
84 |
2900 |
2.2 |
1.8 |
849 |
40 |
|
25CDL/CDLF2-220 |
2 |
165 |
84 |
2900 |
2.2 |
1.8 |
867 |
45 |
|
25CDL/CDLF2-230 |
2 |
172 |
84 |
2900 |
3 |
1.8 |
918 |
45 |
|
25CDL/CDLF2-240 |
2 |
180 |
84 |
2900 |
3 |
1.8 |
936 |
45 |
|
25CDL/CDLF2-250 |
2 |
187 |
84 |
2900 |
3 |
1.8 |
945 |
50 |
|
25CDL/CDLF2-260 |
2 |
195 |
86 |
2900 |
3 |
1.8 |
972 |
50 |
|
32CDL/CDLF4-20 |
4 |
16 |
72 |
2900 |
0.37 |
1.8 |
460 |
20 |
|
32CDL/CDLF4-30 |
4 |
24 |
72 |
2900 |
0.55 |
1.8 |
490 |
20 |
|
32CDL/CDLF4-40 |
4 |
32 |
74 |
2900 |
0.75 |
1.8 |
520 |
20 |
|
32CDL/CDLF4-50 |
4 |
40 |
76 |
2900 |
1.1 |
1.8 |
570 |
20 |
|
32CDL/CDLF4-60 |
4 |
48 |
76 |
2900 |
1.1 |
1.8 |
595 |
20 |
|
32CDL/CDLF4-70 |
4 |
56 |
76 |
2900 |
1.5 |
1.8 |
640 |
25 |
|
32CDL/CDLF4-80 |
4 |
64 |
82 |
2900 |
1.5 |
1.8 |
665 |
25 |
|
32CDL/CDLF4-90 |
4 |
72 |
82 |
2900 |
2.2 |
1.8 |
715 |
30 |
|
32CDL/CDLF4-100 |
4 |
80 |
84 |
2900 |
2.2 |
1.8 |
740 |
30 |
|
32CDL/CDLF4-110 |
4 |
88 |
84 |
2900 |
2.2 |
1.8 |
765 |
30 |
|
32CDL/CDLF4-120 |
4 |
96 |
84 |
2900 |
2.2 |
1.8 |
795 |
30 |
|
32CDL/CDLF4-130 |
4 |
104 |
84 |
2900 |
3 |
1.8 |
860 |
35 |
|
32CDL/CDLF4-140 |
4 |
112 |
84 |
2900 |
3 |
1.8 |
885 |
35 |
|
32CDL/CDLF4-150 |
4 |
120 |
84 |
2900 |
3 |
1.8 |
910 |
35 |
|
32CDL/CDLF4-160 |
4 |
128 |
86 |
2900 |
3 |
1.8 |
935 |
35 |
|
32CDL/CDLF4-170 |
4 |
136 |
86 |
2900 |
4 |
1.8 |
1000 |
40 |
|
32CDL/CDLF4-180 |
4 |
144 |
86 |
2900 |
4 |
1.8 |
1025 |
40 |
|
32CDL/CDLF4-190 |
4 |
152 |
87 |
2900 |
4 |
1.8 |
1050 |
40 |
|
32CDL/CDLF4-200 |
4 |
160 |
87 |
2900 |
4 |
1.8 |
1075 |
40 |
|
32CDL/CDLF4-210 |
4 |
168 |
87 |
2900 |
4 |
1.8 |
1100 |
45 |
|
32CDL/CDLF4-220 |
4 |
176 |
87 |
2900 |
4 |
1.8 |
1130 |
45 |
|
40CDL/CDLF8-20 |
8 |
18 |
74 |
2900 |
0.75 |
2.3 |
575 |
25 |
|
40CDL/CDLF8-30 |
8 |
27 |
76 |
2900 |
1.1 |
2.3 |
625 |
30 |

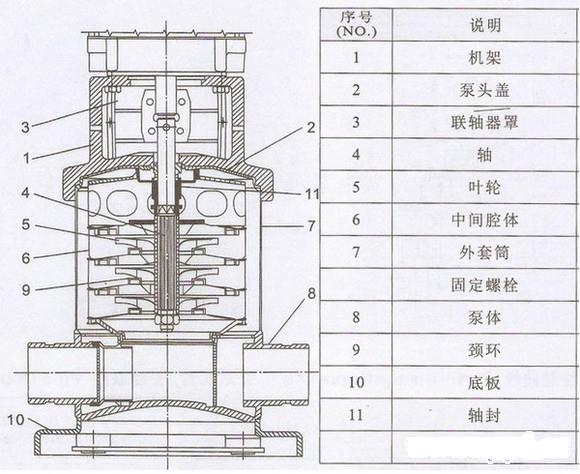

產品結構
CDL/CDLF立式多級不銹鋼沖壓泵故障分析及排除方法:
|
故障現象 |
可能產生的原因 |
排除方法 |
|
水泵流量不足 |
a、先按1.原因檢查。 |
a、先按1.排除 |
|
電機發熱 |
a、流量過大、超載運行。 |
a、關小出口閥。 |
|
雜音振動 |
a、管路支撐不穩。 |
a、穩固管路 |
|
水泵不出水 |
a、進出口閥門未打開，進出管路阻塞，流道葉輪阻塞。 |
a、檢查，去除阻塞物 |
|
水泵漏水 |
a、機械密封磨損。 |
a、更換。 |
