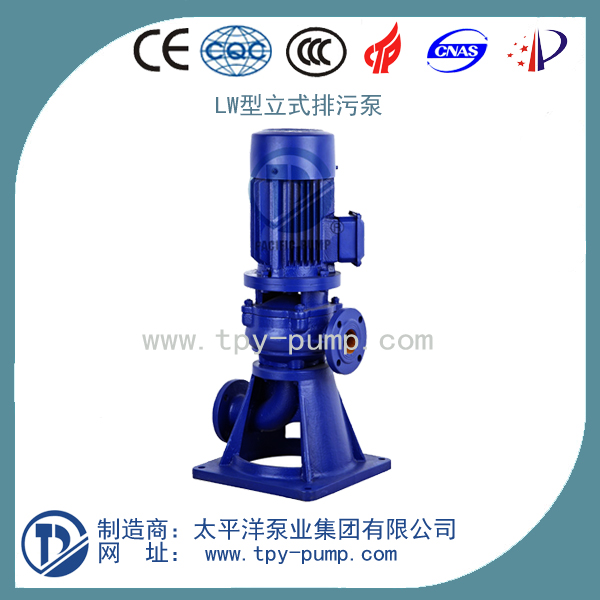

LW型直立式排污泵
- 型 號：
- 類 別：
- 價 格：￥咨詢
- 產 地：
-
產品詳細介紹
產品描述
LW型直立式排污泵產品概述：
LW型無堵塞排污泵是在引進國內外先進技術的基礎上，結合國內水泵的使用特點而研制成功的新一代泵類產品，具有節能效果顯著、防纏繞、無堵塞等特點。在排送固體顆粒和長纖維垃圾方面，具有獨特效果。
該系列泵采用獨特葉輪結構和新型機械密封，能有效地輸送含有固體物和長纖維，葉輪與傳統葉輪相比，該泵葉輪采用單流通等或雙流通等形式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的渦室，使得改泵具有效率高、葉輪經平衡使用，使泵在運行中無振動。
該泵水力性能先進、成熟，產品經測試各性能指標均達到有關標準規定，產品投放市場后以其獨特的功效，可靠的性能，穩定的質量受到廣大用戶的歡迎和好評。
該系列泵適用于工廠商業研制污染廢水的排放，住宅區的污水排放站，醫院、賓館的污水排放，勘探、礦山配套附機，自來水廠的給水裝置，城市污水處理廠排水系統，人防系統排水站，市政工程、建筑工地，農村沼氣池農田灌溉。
LW型直立式排污泵產品特點：
1、采用大流道抗堵塞水力部件設計，大大提高污物通過能力，能有效地通過泵口徑的5倍纖維物質和直徑為泵口約50%的固體顆粒
2、設計合理，配套電機合理，效率高，節能效果顯著。
3、機械密封采用單端面密封，材質為硬度耐磨耐腐碳化鎢，具有耐用、耐磨等特點，可以使用安全連續運行8000小時以上。
4、LW型泵與電機直聯同軸，屬機電一體化產品，結構緊湊，性能穩定。
5、水力性能先進，整機效率高，運轉噪音低。
6、在電機風葉端加上防護罩，整機可置于室外工作，無需泵房，可節省大量基建費用。
7、泵與電機為整體結構，故安裝時無需校正。
LW型直立式排污泵技術參數：
流量：5-3600m3/h
揚程：5-60m
轉速：980-2900r/min
口徑：φ25-φ500
溫度范圍：-15-+60℃
工作壓力：≤1.0MPa
介質PH值：5～9
相對濕度不超過95%

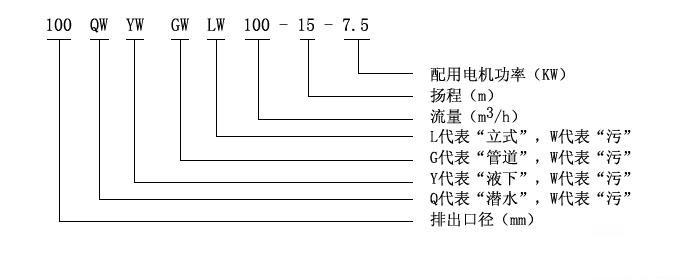

LW型直立式排污泵型號意義：

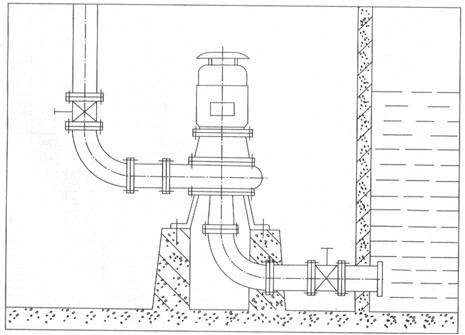

LW型直立式排污泵安裝示意圖：
性能參數
|
型號 |
口徑 |
流量 |
流量 |
揚程 |
電壓 |
轉速 |
電機功率 |
|
m3/h |
l/s |
m |
v |
r/min |
|||
|
25LW8-22-1.1 |
25 |
8 |
2.2 |
22 |
380 |
2900 |
1.1 |
|
32LW12-15-1.1 |
32 |
12 |
3.3 |
15 |
380 |
2900 |
1.1 |
|
40LW15-15-1.5 |
40 |
15 |
4.2 |
15 |
380 |
2900 |
1.5 |
|
40LW15-30-2.2 |
40 |
15 |
4.2 |
30 |
380 |
2900 |
2.2 |
|
50LW20-7-0.75 |
50 |
20 |
5.6 |
7 |
380 |
2900 |
0.75 |
|
50LW10-10-0.75 |
50 |
10 |
2.8 |
10 |
380 |
2900 |
0.75 |
|
50LW20-15-1.5 |
50 |
20 |
5.6 |
15 |
380 |
2900 |
1.5 |
|
50LW25-20-2.2 |
50 |
25 |
6.9 |
20 |
380 |
2900 |
2.2 |
|
50LW15-25-2.2 |
50 |
15 |
4.2 |
25 |
380 |
2900 |
2.2 |
|
50LW18-30-3 |
50 |
18 |
5 |
30 |
380 |
2900 |
3 |
|
50LW24-20-4 |
50 |
24 |
6.7 |
20 |
380 |
2900 |
4 |
|
50LW25-32-5.5 |
50 |
25 |
6.9 |
32 |
380 |
2900 |
5.5 |
|
50LW20-40-7.5 |
50 |
20 |
5.6 |
40 |
380 |
2900 |
7.5 |
|
65LW42-9-2.2 |
65 |
42 |
11.7 |
9 |
380 |
2900 |
2.2 |
|
65LW25-15-2.2 |
65 |
25 |
6.9 |
15 |
380 |
2900 |
2.2 |
|
65LW37-13-3 |
65 |
37 |
10.3 |
13 |
380 |
2900 |
3 |
|
65LW27-15-3 |
65 |
27 |
7.5 |
15 |
380 |
2900 |
3 |
|
65LW25-30-4 |
65 |
25 |
6.9 |
30 |
380 |
2900 |
4 |
|
65LW30-40-7.5 |
65 |
30 |
8.3 |
40 |
380 |
2900 |
7.5 |
|
65LW35-50-11 |
65 |
35 |
9.7 |
50 |
380 |
2900 |
11 |
|
65LW35-60-15 |
65 |
35 |
9.7 |
60 |
380 |
2900 |
15 |
|
80LW40-7-2.2 |
80 |
40 |
11.1 |
7 |
380 |
1450 |
2.2 |
|
80LW50-10-3 |
80 |
50 |
13.9 |
10 |
380 |
2900 |
3 |
|
80LW43-13-3 |
80 |
43 |
11.9 |
13 |
380 |
2900 |
3 |
|
80LW40-15-4 |
80 |
40 |
11.1 |
15 |
380 |
2900 |
4 |
|
80LW50-20-5.5 |
80 |
50 |
13.9 |
20 |
380 |
2900 |
5.5 |
|
80LW65-25-7.5 |
80 |
65 |
18.1 |
25 |
380 |
2900 |
7.5 |
|
80LW80-15-7.5 |
80 |
80 |
22.2 |
15 |
380 |
2900 |
7.5 |
|
80LW50-35-11 |
80 |
50 |
13.9 |
35 |
380 |
2900 |
11 |
|
80LW50-40-15 |
80 |
50 |
13.9 |
40 |
380 |
2900 |
15 |
|
100LW100-7-4 |
100 |
100 |
27.8 |
7 |
380 |
1450 |
4 |
|
100LW80-10-4 |
100 |
80 |
22.2 |
10 |
380 |
1450 |
4 |
|
100LW110-10-5.5 |
100 |
110 |
30.6 |
10 |
380 |
2900 |
5.5 |
|
100LW110-10-5.5 |
100 |
110 |
30.6 |
10 |
380 |
1450 |
5.5 |
|
100LW65-15-5.5 |
100 |
65 |
18.1 |
15 |
380 |
2900 |
5.5 |
|
100LW100-15-7.5 |
100 |
100 |
27.8 |
15 |
380 |
2900 |
7.5 |
|
100LW80-20-7.5 |
100 |
80 |
22.2 |
20 |
380 |
2900 |
7.5 |
|
100LW100-15-7.5 |
100 |
100 |
27.8 |
15 |
380 |
1450 |
7.5 |
|
100LW80-20-7.5 |
100 |
80 |
22.2 |
20 |
380 |
1450 |
7.5 |
|
100LW50-22-7.5 |
100 |
50 |
13.9 |
22 |
380 |
2900 |
7.5 |
|
100LW（WL）100-25-11 |
100 |
100 |
27.8 |
25 |
380 |
1450 |
11 |
|
100LW（WL）70-22-11 |
100 |
70 |
19.4 |
22 |
380 |
1450 |
11 |
|
100LW（WL）50-35-11 |
100 |
50 |
13.9 |
35 |
380 |
1450 |
11 |
|
100LW（WL）87-28-15 |
100 |
87 |
24.1 |
28 |
380 |
1450 |
15 |
|
100LW（WL）100-30-15 |
100 |
100 |
27.8 |
30 |
380 |
1450 |
15 |
|
100LW（WL）100-35-18.5 |
100 |
100 |
27.8 |
35 |
380 |
1450 |
18.5 |
|
100LW（WL）100-40-22 |
100 |
100 |
27.8 |
40 |
380 |
1450 |
22 |
|
100LW（WL）80-50-30 |
100 |
80 |
22.2 |
50 |
380 |
1450 |
30 |
|
100LW（WL）80-60-37 |
100 |
80 |
22.2 |
60 |
380 |
1450 |
37 |
|
125LW（WL）130-15-11 |
125 |
130 |
36.1 |
15 |
380 |
1450 |
11 |
|
125LW（WL）130-20-15 |
125 |
130 |
36.1 |
20 |
380 |
1450 |
15 |
|
150LW（WL）140-7-5.5 |
150 |
140 |
38.8 |
7 |
380 |
1450 |
5.5 |
|
150LW（WL）120-10-5.5 |
150 |
120 |
33.3 |
10 |
380 |
1450 |
5.5 |
|
150LW（WL）145-9-7.5 |
150 |
145 |
40.3 |
9 |
380 |
1450 |
7.5 |
|
150LW（WL）110-15-7.5 |
150 |
110 |
30.5 |
15 |
380 |
1450 |
7.5 |
|
150LW（WL）210-7-7.5 |
150 |
210 |
58.6 |
7 |
380 |
1450 |
7.5 |
|
150LW（WL）180-15-15 |
150 |
180 |
50 |
15 |
380 |
1450 |
15 |
|
150LW（WL）200-10-15 |
150 |
200 |
55.5 |
10 |
380 |
1450 |
15 |
|
150LW（WL）140-18-15 |
150 |
140 |
38.8 |
18 |
380 |
1450 |
15 |
|
150LW（WL）150-25-18.5 |
150 |
180 |
50 |
20 |
380 |
1450 |
18.5 |
|
150LW（WL）180-20-18.5 |
150 |
180 |
50 |
20 |
380 |
1450 |
18.5 |
|
150LW（WL）180-20-18.5 |
150 |
180 |
50 |
20 |
380 |
1450 |
18.5 |
|
150LW（WL）200-14-18.5 |
150 |
200 |
55.6 |
14 |
380 |
1450 |
18.5 |
|
150LW（WL）130-30-22 |
150 |
130 |
36.1 |
30 |
380 |
1450 |
22 |
|
150LW（WL）180-25-22 |
150 |
180 |
50 |
25 |
380 |
1450 |
22 |
|
150LW（WL）200-22-22 |
150 |
200 |
55.6 |
22 |
380 |
1450 |
22 |
|
150LW（WL）180-30-30 |
150 |
180 |
50 |
30 |
380 |
1450 |
30 |
|
150LW（WL）250-22-30 |
150 |
250 |
69.4 |
22 |
380 |
1450 |
30 |
|
150LW（WL）200-30-37 |
150 |
200 |
55.6 |
30 |
380 |
1450 |
37 |
|
150LW（WL）150-35-37 |
150 |
150 |
41.7 |
35 |
380 |
1450 |
37 |
|
150LW（WL）160-45-37 |
150 |
160 |
44.4 |
45 |
380 |
1450 |
37 |
|
200LW（WL）360-6-11 |
200 |
360 |
10 |
6 |
380 |
980 |
11 |
|
200LW（WL）300-7-11 |
200 |
300 |
83.3 |
7 |
380 |
980 |
11 |
|
200LW（WL）400-7-15 |
200 |
400 |
111.1 |
7 |
380 |
980 |
15 |
|
200LW（WL）250-11-15 |
200 |
250 |
69.4 |
11 |
380 |
1450 |
15 |
|
200LW（WL）250-15-18.5 |
200 |
250 |
69.4 |
15 |
380 |
1450 |
18.5 |
|
200LW（WL）300-15-22 |
200 |
300 |
83.3 |
15 |
380 |
1450 |
22 |
|
200LW（WL）400-10-22 |
200 |
400 |
111.1 |
10 |
380 |
1450 |
22 |
|
200LW（WL）310-13-22 |
200 |
310 |
86.1 |
13 |
380 |
1450 |
22 |
|
200LW（WL）360-15-30 |
200 |
360 |
100 |
15 |
380 |
1450 |
30 |
|
200LW（WL）400-13-30 |
200 |
400 |
111.1 |
13 |
380 |
1450 |
30 |
|
200LW（WL）250-22-30 |
200 |
250 |
69.4 |
22 |
380 |
1450 |
30 |
|
200LW（WL）350-25-37 |
200 |
350 |
97.2 |
25 |
380 |
1450 |
37 |
|
200LW（WL）380-28-45 |
200 |
380 |
105.6 |
28 |
380 |
1450 |
45 |
|
200LW（WL）400-25-45 |
200 |
400 |
111.1 |
25 |
380 |
1450 |
45 |
|
200LW（WL）400-30-55 |
200 |
400 |
111.1 |
30 |
380 |
1450 |
55 |
|
200LW（WL）350-40-75 |
200 |
350 |
97.2 |
40 |
380 |
1450 |
75 |
|
200LW（WL）280-50-90 |
200 |
280 |
77.8 |
50 |
380 |
1450 |
90 |
|
250LW（WL）500-7-18.5 |
250 |
500 |
138.9 |
7.5 |
380 |
980 |
18.5 |
|
250LW（WL）520-8-22 |
250 |
520 |
144.4 |
8 |
380 |
980 |
22 |
|
250LW（WL）600-9-30 |
250 |
600 |
166.7 |
9 |
380 |
980 |
30 |
|
250LW（WL）600-12-37 |
250 |
600 |
166.7 |
12 |
380 |
1450 |
37 |
|
250LW（WL）600-15-45 |
250 |
600 |
166.7 |
15 |
380 |
1450 |
45 |
|
250LW（WL）600-20-55 |
250 |
600 |
166.7 |
20 |
380 |
1450 |
55 |
|
250LW（WL）600-25-75 |
250 |
600 |
166.7 |
25 |
380 |
1450 |
75 |
|
250LW（WL）600-30-90 |
250 |
600 |
166.7 |
30 |
380 |
1450 |
90 |
|
300LW（WL）900-8-37 |
300 |
900 |
250 |
8 |
380 |
980 |
37 |
|
300LW（WL）800-12-45 |
300 |
800 |
222.2 |
12 |
380 |
980 |
45 |
|
300LW（WL）500-15-45 |
300 |
500 |
138.9 |
15 |
380 |
980 |
45 |
|
300LW（WL）800-15-55 |
300 |
800 |
222.2 |
15 |
380 |
980 |
55 |
|
300LW（WL）600-20-55 |
300 |
600 |
166.7 |
20 |
380 |
980 |
55 |
|
300LW（WL）800-20-75 |
300 |
800 |
222.2 |
20 |
380 |
980 |
75 |
|
300LW（WL）950-20-90 |
300 |
950 |
263.9 |
20 |
380 |
980 |
90 |
|
300LW（WL）800-32-110 |
300 |
800 |
222.2 |
15 |
380 |
1450 |
110 |
|
300LW（WL）1000-25-110 |
300 |
1000 |
277.8 |
25 |
380 |
1450 |
110 |
|
300LW（WL）800-36-132 |
300 |
800 |
222.2 |
36 |
380 |
1450 |
132 |
|
300LW（WL）800-44-160 |
300 |
800 |
222.2 |
44 |
380 |
980 |
160 |
|
350LW（WL）1200-8-45 |
350 |
1200 |
333.3 |
8 |
380 |
980 |
45 |
|
350LW（WL）1100-10-55 |
350 |
1100 |
305.6 |
10 |
380 |
980 |
55 |
|
350LW（WL）1300-12-75 |
350 |
1300 |
361.1 |
12 |
380 |
980 |
75 |
|
350LW（WL）1500-15-90 |
350 |
1500 |
416.7 |
15 |
380 |
980 |
90 |
|
350LW（WL）1200-18-90 |
350 |
1200 |
333.3 |
18 |
380 |
980 |
90 |
|
350LW（WL）1100-28-132 |
350 |
1100 |
305.6 |
28 |
380 |
980 |
132 |
|
350LW（WL）1000-36-160 |
350 |
1000 |
277.8 |
36 |
380 |
980 |
160 |
|
400LW（WL）1760-7.5-55 |
400 |
1760 |
488.9 |
7.5 |
380 |
580 |
55 |
|
400LW（WL）1500-10-75 |
400 |
1500 |
416.7 |
10 |
380 |
980 |
75 |
|
400LW（WL）2200-9-110 |
400 |
2200 |
611.1 |
9 |
380 |
980 |
110 |
|
400LW（WL）2000-15-132 |
400 |
2000 |
555.6 |
15 |
380 |
740 |
132 |
|
400LW（WL）1700-22-160 |
400 |
1700 |
472.2 |
22 |
380 |
980 |
160 |
|
400LW（WL）1500-26-160 |
400 |
1500 |
416.7 |
26 |
380 |
980 |
160 |
|
400LW（WL）1700-30-200 |
400 |
1700 |
472.2 |
30 |
380 |
980 |
200 |
|
400LW（WL）1800-32-250 |
400 |
1800 |
500 |
32 |
380 |
740 |
250 |
|
500LW（WL）2500-10-110 |
500 |
2500 |
694.4 |
10 |
380 |
740 |
110 |
|
500LW（WL）2800-10-132 |
500 |
2800 |
777.8 |
10 |
380 |
740 |
132 |
|
500LW（WL）2600-15-160 |
500 |
2600 |
722.2 |
15 |
380 |
740 |
160 |
|
500LW（WL）3000-15-200 |
500 |
3000 |
833.3 |
15 |
380 |
740 |
200 |
|
500LW（WL）2400-22-220 |
500 |
2400 |
666.7 |
22 |
380 |
740 |
220 |
|
500LW（WL）2800-18-220 |
500 |
2800 |
777.8 |
18 |
380 |
740 |
220 |
|
500LW（WL）4000-15-250 |
500 |
4000 |
1111.1 |
15 |
380 |
980 |
250 |
|
500LW（WL）2600-24-250 |
500 |
2600 |
722.2 |
24 |
380 |
980 |
250 |

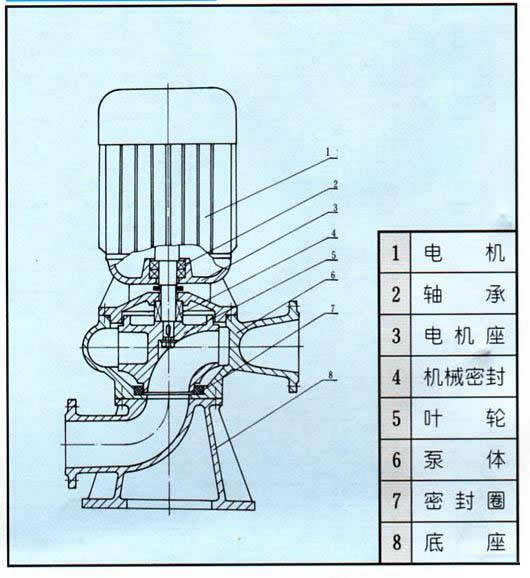

產品結構
