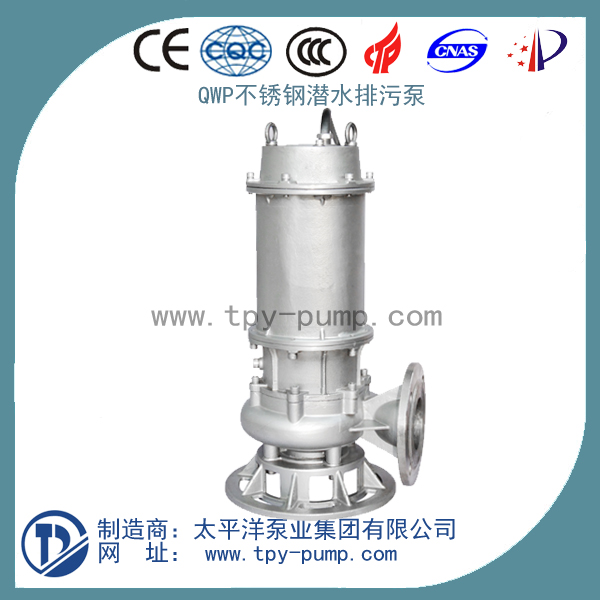

QWP型不銹鋼潛水排污泵
- 型 號：
- 類 別：
- 價 格：￥咨詢
- 產 地：
-
產品詳細介紹
產品描述
QWP型不銹鋼潛水排污泵概述:

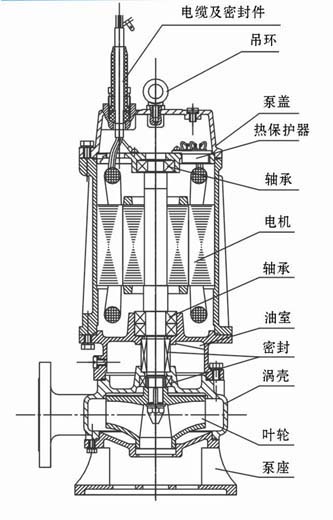

QWP型不銹鋼潛水排污泵主要部件由葉輪、泵體、底座潛水電機組成,其部件均為不銹鋼材質，耐腐蝕無泄漏，流道大，康堵塞。水泵和電機是同一根軸，由于水泵位于整個排污泵最下端，它能最大限度抽吸地面積余污水。葉輪為雙流道設計，大大的提高了污物的過流能力，能有效的通過直徑為泵口徑50%的固體顆粒。產品執行Q/TBJW2-2003《污水污物潛水電泵》標準。
QWP型不銹鋼潛水排污泵特點:
1、QWP型不銹鋼潛水排污泵電纜耐用、防水：耐污重型橡套軟電纜，樹脂灌注，壓緊固定，絕無拉松，長久可靠。
2、雙重密封、雙重防護：兩重機封串聯配置，真正實現雙重保護，確保電機安全。
3、多道檢測，多道保護：油水探頭，浮子開關，均能實時檢測，并能實現報警、停機、保留故障信號等功能，使?jié)撍姍C安全可靠。
4、過流能力強：雙流道設計，確保泵運行效率高且無堵塞。
5、維修方便：采用雙導軌的耦合裝置，使泵起降時無需水下操作，維護便捷，省時省工。
QWP不銹鋼潛水排污泵工作條件:
流量范圍：2～1500m 3 /h
揚程范圍：3～45m
轉速n：970～2900r/min
環境溫度T：≤+40℃
介質溫度：－15℃～+60℃
介質密度：≤1.3X10 3 kg/m 3
介質PH值范圍：5～9
系統最高工作壓力：≤0.6Mpa
QWP不銹鋼潛水排污泵產品用途:
適用于化工、石油、制藥、采礦、造紙工業、水泥廠、煉鋼廠、電廠、煤加工工業，以及城市污水處理廠排水系統、市政工程、建筑工地等行業輸送帶顆粒的污水、污物，也可用于抽送清水及帶腐蝕性介質。

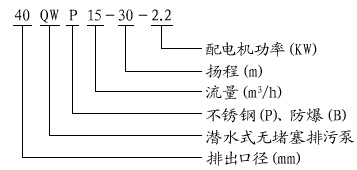

QWP不銹鋼潛水排污泵型號意義：
性能參數
|
型號 |
口徑 |
流量 |
流量 |
揚程 |
電壓 |
效率 |
轉速 |
電機功率 |
|
m3/h |
l/s |
m |
v |
r/min |
||||
|
25QWP8-22-1.1 |
25 |
8 |
2.2 |
22 |
380 |
75 |
2900 |
1.1 |
|
32QWP12-15-1.1 |
32 |
12 |
3.3 |
15 |
380 |
75 |
2900 |
1.1 |
|
40QWP15-15-1.5 |
40 |
15 |
4.2 |
15 |
380 |
75 |
2900 |
1.5 |
|
40QWP15-30-2.2 |
40 |
15 |
4.2 |
30 |
380 |
75 |
2900 |
2.2 |
|
50QWP20-7-0.75 |
50 |
20 |
5.6 |
7 |
380 |
75 |
2900 |
0.75 |
|
50QWP10-10-0.75 |
50 |
10 |
2.8 |
10 |
380 |
75 |
2900 |
0.75 |
|
50QWP20-15-1.5 |
50 |
20 |
5.6 |
15 |
380 |
75 |
2900 |
1.5 |
|
50QWP25-20-2.2 |
50 |
25 |
6.9 |
20 |
380 |
75 |
2900 |
2.2 |
|
50QWP15-25-2.2 |
50 |
15 |
4.2 |
25 |
380 |
75 |
2900 |
2.2 |
|
50QWP18-30-3 |
50 |
18 |
5 |
30 |
380 |
75 |
2900 |
3 |
|
50QWP24-20-4 |
50 |
24 |
6.7 |
20 |
380 |
75 |
2900 |
4 |
|
50QWP25-32-5.5 |
50 |
25 |
6.9 |
32 |
380 |
75 |
2900 |
5.5 |
|
50QWP20-40-7.5 |
50 |
20 |
5.6 |
40 |
380 |
75 |
2900 |
7.5 |
|
65QWP42-9-2.2 |
65 |
42 |
11.7 |
9 |
380 |
75 |
2900 |
2.2 |
|
65QWP25-15-2.2 |
65 |
25 |
6.9 |
15 |
380 |
75 |
2900 |
2.2 |
|
65QWP37-13-3 |
65 |
37 |
10.3 |
13 |
380 |
75 |
2900 |
3 |
|
65QWP27-15-3 |
65 |
27 |
7.5 |
15 |
380 |
75 |
2900 |
3 |
|
65QWP25-30-4 |
65 |
25 |
6.9 |
30 |
380 |
75 |
2900 |
4 |
|
65QWP30-40-7.5 |
65 |
30 |
8.3 |
40 |
380 |
75 |
2900 |
7.5 |
|
65QWP35-50-11 |
65 |
35 |
9.7 |
50 |
380 |
75 |
2900 |
11 |
|
65QWP35-60-15 |
65 |
35 |
9.7 |
60 |
380 |
75 |
2900 |
15 |
|
80QWP40-7-2.2 |
80 |
40 |
11.1 |
7 |
380 |
75 |
1450 |
2.2 |
|
80QWP50-10-3 |
80 |
50 |
13.9 |
10 |
380 |
75 |
2900 |
3 |
|
80QWP43-13-3 |
80 |
43 |
11.9 |
13 |
380 |
75 |
2900 |
3 |
|
80QWP40-15-4 |
80 |
40 |
11.1 |
15 |
380 |
75 |
2900 |
4 |
|
80QWP50-20-5.5 |
80 |
50 |
13.9 |
20 |
380 |
75 |
2900 |
5.5 |
|
80QWP65-25-7.5 |
80 |
65 |
18.1 |
25 |
380 |
75 |
2900 |
7.5 |
|
100QWP100-7-4 |
100 |
100 |
27.8 |
7 |
380 |
75 |
1450 |
4 |
|
100QWP80-10-4 |
100 |
80 |
22.2 |
10 |
380 |
75 |
1450 |
4 |
|
100QWP110-10-5.5 |
100 |
110 |
30.6 |
10 |
380 |
75 |
2900 |
5.5 |
|
100QWP110-10-5.5 |
100 |
110 |
30.6 |
10 |
380 |
75 |
1450 |
5.5 |
|
100QWP100-15-7.5 |
100 |
100 |
27.8 |
15 |
380 |
75 |
2900 |
7.5 |
|
100QWP80-20-7.5 |
100 |
80 |
22.2 |
20 |
380 |
75 |
2900 |
7.5 |
|
100QWP100-15-7.5 |
100 |
100 |
27.8 |
15 |
380 |
75 |
1450 |
7.5 |
|
100QWP80-20-7.5 |
100 |
80 |
22.2 |
20 |
380 |
75 |
1450 |
7.5 |
|
100QWP100-25-11 |
100 |
100 |
27.8 |
25 |
380 |
75 |
1450 |
11 |
|
100QWP100-30-15 |
100 |
100 |
27.8 |
30 |
380 |
75 |
1450 |
15 |
|
100QWP100-35-18.5 |
100 |
100 |
27.8 |
35 |
380 |
75 |
1450 |
18.5 |
|
125QWP130-15-11 |
125 |
130 |
36.1 |
15 |
380 |
75 |
1450 |
11 |
|
125QWP130-20-15 |
125 |
130 |
36.1 |
20 |
380 |
75 |
1450 |
15 |
|
150QWP145-9-7.5 |
150 |
145 |
40.3 |
9 |
380 |
75 |
1450 |
7.5 |
|
150QWP180-15-15 |
150 |
180 |
50 |
15 |
380 |
75 |
1450 |
15 |
|
150QWP180-20-18.5 |
150 |
180 |
50 |
20 |
380 |
75 |
1450 |
18.5 |
|
150QWP130-30-22 |
150 |
130 |
36.1 |
30 |
380 |
75 |
1450 |
22 |
|
150QWP80-25-22 |
150 |
180 |
50 |
25 |
380 |
75 |
1450 |
22 |
|
150QWP180-30-30 |
150 |
180 |
50 |
30 |
380 |
75 |
1450 |
30 |
|
150QWP200-30-37 |
150 |
200 |
55.6 |
30 |
380 |
75 |
1450 |
37 |
|
150QWP150-35-37 |
150 |
150 |
41.7 |
35 |
380 |
75 |
1450 |
37 |
|
150QWP160-45-37 |
150 |
160 |
44.4 |
45 |
380 |
75 |
1450 |
37 |
|
200QWP300-7-11 |
200 |
300 |
83.3 |
7 |
380 |
75 |
980 |
11 |
|
200QWP400-7-15 |
200 |
400 |
111.1 |
7 |
380 |
75 |
980 |
15 |
|
200QWP250-11-15 |
200 |
250 |
69.4 |
11 |
380 |
75 |
1450 |
15 |
|
200QWP250-15-18.5 |
200 |
250 |
69.4 |
15 |
380 |
75 |
1450 |
18.5 |
|
200QWP300-15-22 |
200 |
300 |
83.3 |
15 |
380 |
75 |
1450 |
22 |
|
200QWP400-10-22 |
200 |
400 |
111.1 |
10 |
380 |
75 |
1450 |
22 |
|
200QWP400-13-30 |
200 |
400 |
111.1 |
13 |
380 |
75 |
1450 |
30 |
|
200QWP250-22-30 |
200 |
250 |
69.4 |
22 |
380 |
75 |
1450 |
30 |
|
200QWP350-25-37 |
200 |
350 |
97.2 |
25 |
380 |
75 |
1450 |
37 |
|
200QWP380-28-45 |
200 |
380 |
105.6 |
28 |
380 |
75 |
1450 |
45 |
|
200QWP400-25-45 |
200 |
400 |
111.1 |
25 |
380 |
75 |
1450 |
45 |
|
200QWP400-30-55 |
200 |
400 |
111.1 |
30 |
380 |
75 |
1450 |
55 |
|
200QWP350-40-75 |
200 |
350 |
97.2 |
40 |
380 |
75 |
1450 |
75 |
|
200QWP280-50-90 |
200 |
280 |
77.8 |
50 |
380 |
75 |
1450 |
90 |
|
250QWP500-75-18.5 |
250 |
500 |
138.9 |
7.5 |
380 |
75 |
980 |
18.5 |
|
250QWP520-8-22 |
250 |
520 |
144.4 |
8 |
380 |
75 |
980 |
22 |
|
250QWP600-9-30 |
250 |
600 |
166.7 |
9 |
380 |
75 |
980 |
30 |
|
250QWP600-12-37 |
250 |
600 |
166.7 |
12 |
380 |
75 |
1450 |
37 |
|
250QWP600-15-45 |
250 |
600 |
166.7 |
15 |
380 |
75 |
1450 |
45 |
|
250QWP600-20-55 |
250 |
600 |
166.7 |
20 |
380 |
75 |
1450 |
55 |
|
250QWP600-25-75 |
250 |
600 |
166.7 |
25 |
380 |
75 |
1450 |
75 |
|
250QWP600-30-90 |
250 |
600 |
166.7 |
30 |
380 |
75 |
1450 |
90 |
|
300QWP900-8-37 |
300 |
900 |
250 |
8 |
380 |
75 |
980 |
37 |
|
300QWP800-12-45 |
300 |
800 |
222.2 |
12 |
380 |
75 |
980 |
45 |
|
300QWP500-15-45 |
300 |
500 |
138.9 |
15 |
380 |
75 |
980 |
45 |
|
300QWP800-15-55 |
300 |
800 |
222.2 |
15 |
380 |
75 |
980 |
55 |
|
300QWP600-20-55 |
300 |
600 |
166.7 |
20 |
380 |
75 |
980 |
55 |
|
300QWP800-20-75 |
300 |
800 |
222.2 |
20 |
380 |
75 |
980 |
75 |
|
300QWP950-20-90 |
300 |
950 |
263.9 |
20 |
380 |
75 |
980 |
90 |
|
300QWP800-32-110 |
300 |
800 |
222.2 |
15 |
380 |
75 |
1450 |
110 |
|
300QWP1000-25-110 |
300 |
1000 |
277.8 |
25 |
380 |
75 |
1450 |
110 |
|
300QWP800-36-132 |
300 |
800 |
222.2 |
36 |
380 |
75 |
1450 |
132 |
|
300QWP800-44-160 |
300 |
800 |
222.2 |
44 |
380 |
75 |
980 |
160 |
|
350QWP1200-8-45 |
350 |
1200 |
333.3 |
8 |
380 |
75 |
980 |
45 |
|
350QWP1100-10-55 |
350 |
1100 |
305.6 |
10 |
380 |
75 |
980 |
55 |
|
350QWP1300-12-75 |
350 |
1300 |
361.1 |
12 |
380 |
75 |
980 |
75 |
|
350QWP1500-15-90 |
350 |
1500 |
416.7 |
15 |
380 |
75 |
980 |
90 |
|
350QWP1200-18-90 |
350 |
1200 |
333.3 |
18 |
380 |
75 |
980 |
90 |
|
350QWP1100-28-132 |
350 |
1100 |
305.6 |
28 |
380 |
75 |
980 |
132 |
|
350QWP1000-36-160 |
350 |
1000 |
277.8 |
36 |
380 |
75 |
980 |
160 |
|
400QWP1760-7.5-55 |
400 |
1760 |
488.9 |
7.5 |
380 |
75 |
580 |
55 |
|
400QWP1500-10-75 |
400 |
1500 |
416.7 |
10 |
380 |
75 |
980 |
75 |
|
400QWP2200-9-110 |
400 |
2200 |
611.1 |
9 |
380 |
75 |
980 |
110 |
|
400QWP2000-15-132 |
400 |
2000 |
555.6 |
15 |
380 |
75 |
740 |
132 |
|
400QWP1700-22-160 |
400 |
1700 |
472.2 |
22 |
380 |
75 |
980 |
160 |
|
400QWP1500-26-160 |
400 |
1500 |
416.7 |
26 |
380 |
75 |
980 |
160 |
|
400QWP1700-30-200 |
400 |
1700 |
472.2 |
30 |
380 |
75 |
980 |
200 |
|
400QWP1800-32-250 |
400 |
1800 |
500 |
32 |
380 |
75 |
740 |
250 |
|
500QWP2500-10-110 |
500 |
2500 |
694.4 |
10 |
380 |
75 |
740 |
110 |
|
500QWP2800-10-132 |
500 |
2800 |
777.8 |
10 |
380 |
75 |
740 |
132 |
|
500QWP2600-15-160 |
500 |
2600 |
722.2 |
15 |
380 |
75 |
740 |
160 |
|
500QWP3000-15-200 |
500 |
3000 |
833.3 |
15 |
380 |
75 |
740 |
200 |
|
500QWP2400-22-220 |
500 |
2400 |
666.7 |
22 |
380 |
75 |
740 |
220 |
|
500QWP2800-18-220 |
500 |
2800 |
777.8 |
18 |
380 |
75 |
740 |
220 |
|
500QWP4000-15-250 |
500 |
4000 |
1111.1 |
15 |
380 |
75 |
980 |
250 |
|
500QWP2600-24-250 |
500 |
2600 |
722.2 |
24 |
380 |
75 |
980 |
250 |
|
550QWP3000-12-160 |
550 |
3000 |
833.3 |
12 |
380 |
75 |
740 |
160 |
|
550QWP4200-10-185 |
550 |
4200 |
1166.7 |
10 |
380 |
75 |
740 |
185 |
|
550QWP5000-10-220 |
550 |
5000 |
1388.9 |
10 |
380 |
75 |
740 |
220 |
|
550QWP3000-16-220 |
550 |
3000 |
833.3 |
16 |
380 |
75 |
740 |
220 |
|
600QWP3500-12-185 |
600 |
3500 |
972.2 |
12 |
380 |
75 |
740 |
185 |
|
600QWP5500-10-250 |
600 |
5500 |
1527.8 |
10 |
380 |
75 |
740 |
250 |
|
600QWP3750-17-250 |
600 |
3750 |
1041.7 |
17 |
380 |
75 |
740 |
250 |
|
600QWP6000-10-280 |
600 |
6000 |
1666.7 |
10 |
380 |
75 |
740 |
280 |
|
700QWP9000-6-250 |
700 |
9000 |
2500 |
6 |
380 |
75 |
740 |
250 |
產品結構
QWP(WQP)型潛水排污泵使用方法及安全操作規程：
1、運轉前應用兆歐表檢查電動機定子繞組對地的絕緣電阻，最低不得少于l兆歐。
2、檢查電纜有無破損，折斷等現象。如有損傷需及時更換，以免漏電，電纜截面與電流應匹配。
3、當電壓超過額定電壓的±l O％時，不得啟動電泵。
4、為保證使用安全，必須將四芯電纜中的接地線可靠接地．以防發生觸電事故。
5、電泵在潛入水中時，應垂直起吊，不允許橫放著地，更不能陷入污泥中。停止使用時應將電泵吊起清
洗，置于干燥處，并注意防凍。
6、絕不允許將電纜作為安裝起吊繩使用。
7、檢查轉子運轉方向，從上向下看應為順時針方向。
8、移動電泵時，必須切斷電源，電泵在運轉時人不得接觸水源，以防漏電發生人身事故。
9、嚴禁電機缺相運轉，如發現保險絲熔斷，應檢查原因后方可繼續使用，不得任意加粗保險絲。
l 0、電泵運轉時，應有專人管理，如發現有不正�，F(xiàn)象應立即停機檢查，排除故障。 (指未配全自動保護柜的情況。
1l、電泵在規定的工作介質條件下正常運行半年后，應檢查油室密封狀況，如油室中的油呈乳化狀態或有水沉淀出來，應及時更換l 0～20號機械油和機械密封。對于在惡劣工條件下使用的電泵，更應經常的檢修。
QWP型不銹鋼潛水排污泵?┃故障分析與排除方法：
|
故障現象 |
原因分析 |
排除方法 |
|
泵不能啟動 |
1.缺相 2.葉輪卡住 3.繞組、接頭或電纜斷路 4.定子繞組燒壞 5.電器控制發生故障 |
1.檢查線路進行修復 2.排除雜物 3.用歐姆表檢查修復 4.修理、更換繞組 5.修理或調換 |
|
運行不穩定 |
1.葉輪不平衡 2.軸承損壞 |
1.送制造廠調換或校正 2.更換 |
|
絕緣電組低 |
1.電纜線電源接線端滲漏 2.電纜線破損 3.機械密封磨損產生泄漏 4.各0形密封圈失效 5.機殼被介質腐蝕漏水 |
1.擰緊壓緊螺母 2.更換 3.更換 4.更換 5.修補 |
|
電流過大 |
1.工作電壓低 2.管道、葉輪被堵 3.抽送液體的高度或粘度較高 4.使用揚程過低 |
1.調整工作電壓 2.清理管道、葉輪堵物 3.改變密度或粘度 4.減少流量，提高揚程 |
|
流量不足或不出水 |
1.葉輪旋轉錯誤 2.閥門是否打開和完好 3.管道葉輪被堵 4.轉速過低 5.揚程過高 6.抽送介質密度較大 7.介質粘度較高 8.密封圈損壞(口環處) |
1.調整葉輪旋轉方向 2.檢查、維修、排除 3.清理雜物 4.檢查電器設備及電路 5.改泵或降低揚程 6.用水沖稀降低濃度 7.降低粘度 8.更換 |
