WL型干式便拆式排污泵
- 型 號：
- 類 別：
- 價 格：￥咨詢
- 產 地：
-
產品詳細介紹
產品描述

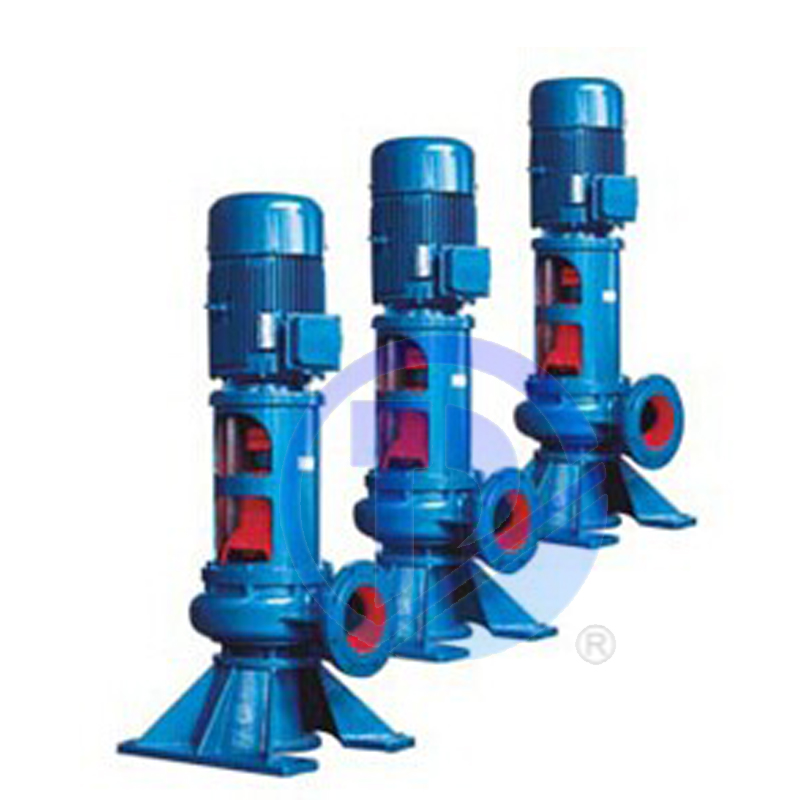

WL型干式便拆立式排污泵產品概述:
WL型立式排污泵主要由軸、軸承架、泵蓋、葉輪、泵座、電機支架、電機等部件組成。泵為立式單級單吸渦殼泵，葉輪采用雙流道結構，能有效通過泵口徑5倍的纖維物質及直徑為口徑50%的固體顆粒。產品執行JB/T6535-92《離心污水泵技術條件》標準。
WL型干式便拆立式排污泵產品應用范圍:
WL型干式便拆式排污泵適用于化工、石油、制藥、采礦、造紙、電廠及城市污水處理、市政工程、公共設施排污等輸送帶顆粒的污水污物。
WL型干式便拆立式排污泵產品產品特點:
1、安全可靠、減少維修費用：經過平衡校驗的轉子部件及合理的軸承 布置有效地平衡了泵的徑向力及軸向力，從而保證了機組能夠長期穩定的運行，且具有振動小、噪音低。
2、過流能力強：順暢的大流道，特殊的葉輪防堵設計，確保泵運行高效且無堵塞。
3、雙重密封、雙重防護：兩重機封串聯配置，真正實現雙重保護，確保電機安全.
WL型干式便拆立式排污泵型號意義：
100 WL 100-15-7.5
100– 泵排出口公稱直徑
WL– 直立式排污泵
100– 額定流量（m3/h）
15– 額定揚程
7.5– 配用電機額定功率(Kw)
性能參數
|
型號 |
口徑 |
流量 |
流量 |
揚程 |
電壓 |
轉速 |
電機功率 |
|
m3/h |
l/s |
m |
v |
r/min |
|||
|
100WL100-15-7.5 |
100 |
100 |
27.8 |
15 |
380 |
2900 |
7.5 |
|
100WL80-20-7.5 |
100 |
80 |
22.2 |
20 |
380 |
2900 |
7.5 |
|
100WL100-15-7.5 |
100 |
100 |
27.8 |
15 |
380 |
1450 |
7.5 |
|
100WL80-20-7.5 |
100 |
80 |
22.2 |
20 |
380 |
1450 |
7.5 |
|
100WL100-25-11 |
100 |
100 |
27.8 |
25 |
380 |
1450 |
11 |
|
100WL100-30-15 |
100 |
100 |
27.8 |
30 |
380 |
1450 |
15 |
|
100WL100-35-18.5 |
100 |
100 |
27.8 |
35 |
380 |
1450 |
18.5 |
|
125WL130-15-11 |
125 |
130 |
36.1 |
15 |
380 |
1450 |
11 |
|
125WL130-20-15 |
125 |
130 |
36.1 |
20 |
380 |
1450 |
15 |
|
150WL145-9-7.5 |
150 |
145 |
40.3 |
9 |
380 |
1450 |
7.5 |
|
150WL180-15-15 |
150 |
180 |
50 |
15 |
380 |
1450 |
15 |
|
150WL180-20-18.5 |
150 |
180 |
50 |
20 |
380 |
1450 |
18.5 |
|
150WL130-30-22 |
150 |
130 |
36.1 |
30 |
380 |
1450 |
22 |
|
150WL80-25-22 |
150 |
180 |
50 |
25 |
380 |
1450 |
22 |
|
150WL180-30-30 |
150 |
180 |
50 |
30 |
380 |
1450 |
30 |
|
150WL200-30-37 |
150 |
200 |
55.6 |
30 |
380 |
1450 |
37 |
|
150WL150-35-37 |
150 |
150 |
41.7 |
35 |
380 |
1450 |
37 |
|
150WL160-45-37 |
150 |
160 |
44.4 |
45 |
380 |
1450 |
37 |
|
200WL300-7-11 |
200 |
300 |
83.3 |
7 |
380 |
980 |
11 |
|
200WL400-7-15 |
200 |
400 |
111.1 |
7 |
380 |
980 |
15 |
|
200WL250-11-15 |
200 |
250 |
69.4 |
11 |
380 |
1450 |
15 |
|
200WL250-15-18.5 |
200 |
250 |
69.4 |
15 |
380 |
1450 |
18.5 |
|
200WL300-15-22 |
200 |
300 |
83.3 |
15 |
380 |
1450 |
22 |
|
200WL400-10-22 |
200 |
400 |
111.1 |
10 |
380 |
1450 |
22 |
|
200WL400-13-30 |
200 |
400 |
111.1 |
13 |
380 |
1450 |
30 |
|
200WL250-22-30 |
200 |
250 |
69.4 |
22 |
380 |
1450 |
30 |
|
200WL350-25-37 |
200 |
350 |
97.2 |
25 |
380 |
1450 |
37 |
|
200WL380-28-45 |
200 |
380 |
105.6 |
28 |
380 |
1450 |
45 |
|
200WL400-25-45 |
200 |
400 |
111.1 |
25 |
380 |
1450 |
45 |
|
200WL400-30-55 |
200 |
400 |
111.1 |
30 |
380 |
1450 |
55 |
|
200WL350-40-75 |
200 |
350 |
97.2 |
40 |
380 |
1450 |
75 |
|
200WL280-50-90 |
200 |
280 |
77.8 |
50 |
380 |
1450 |
90 |
|
250WL500-75-18.5 |
250 |
500 |
138.9 |
7.5 |
380 |
980 |
18.5 |
|
250WL520-8-22 |
250 |
520 |
144.4 |
8 |
380 |
980 |
22 |
|
250WL600-9-30 |
250 |
600 |
166.7 |
9 |
380 |
980 |
30 |
|
250WL600-12-37 |
250 |
600 |
166.7 |
12 |
380 |
1450 |
37 |
|
250WL600-15-45 |
250 |
600 |
166.7 |
15 |
380 |
1450 |
45 |
|
250WL600-20-55 |
250 |
600 |
166.7 |
20 |
380 |
1450 |
55 |
|
250WL600-25-75 |
250 |
600 |
166.7 |
25 |
380 |
1450 |
75 |
|
250WL600-30-90 |
250 |
600 |
166.7 |
30 |
380 |
1450 |
90 |
|
300WL900-8-37 |
300 |
900 |
250 |
8 |
380 |
980 |
37 |
|
300WL800-12-45 |
300 |
800 |
222.2 |
12 |
380 |
980 |
45 |
|
300WL500-15-45 |
300 |
500 |
138.9 |
15 |
380 |
980 |
45 |
|
300WL800-15-55 |
300 |
800 |
222.2 |
15 |
380 |
980 |
55 |
|
300WL600-20-55 |
300 |
600 |
166.7 |
20 |
380 |
980 |
55 |
|
300WL800-20-75 |
300 |
800 |
222.2 |
20 |
380 |
980 |
75 |
|
300WL950-20-90 |
300 |
950 |
263.9 |
20 |
380 |
980 |
90 |
|
300WL800-32-110 |
300 |
800 |
222.2 |
15 |
380 |
1450 |
110 |
|
300WL1000-25-110 |
300 |
1000 |
277.8 |
25 |
380 |
1450 |
110 |
|
300WL800-36-132 |
300 |
800 |
222.2 |
36 |
380 |
1450 |
132 |
|
300WL800-44-160 |
300 |
800 |
222.2 |
44 |
380 |
980 |
160 |
|
350WL1200-8-45 |
350 |
1200 |
333.3 |
8 |
380 |
980 |
45 |
|
350WL1100-10-55 |
350 |
1100 |
305.6 |
10 |
380 |
980 |
55 |
|
350WL1300-12-75 |
350 |
1300 |
361.1 |
12 |
380 |
980 |
75 |
|
350WL1500-15-90 |
350 |
1500 |
416.7 |
15 |
380 |
980 |
90 |
|
350WL1200-18-90 |
350 |
1200 |
333.3 |
18 |
380 |
980 |
90 |
|
350WL1100-28-132 |
350 |
1100 |
305.6 |
28 |
380 |
980 |
132 |
|
350WL1000-36-160 |
350 |
1000 |
277.8 |
36 |
380 |
980 |
160 |
|
400WL1760-7.5-55 |
400 |
1760 |
488.9 |
7.5 |
380 |
580 |
55 |
|
400WL1500-10-75 |
400 |
1500 |
416.7 |
10 |
380 |
980 |
75 |
|
400WL2200-9-110 |
400 |
2200 |
611.1 |
9 |
380 |
980 |
110 |
|
400WL2000-15-132 |
400 |
2000 |
555.6 |
15 |
380 |
740 |
132 |
|
400WL1700-22-160 |
400 |
1700 |
472.2 |
22 |
380 |
980 |
160 |
|
400WL1500-26-160 |
400 |
1500 |
416.7 |
26 |
380 |
980 |
160 |
|
400WL1700-30-200 |
400 |
1700 |
472.2 |
30 |
380 |
980 |
200 |
|
400WL1800-32-250 |
400 |
1800 |
500 |
32 |
380 |
740 |
250 |
|
500WL2500-10-110 |
500 |
2500 |
694.4 |
10 |
380 |
740 |
110 |
|
500WL2800-10-132 |
500 |
2800 |
777.8 |
10 |
380 |
740 |
132 |
|
500WL2600-15-160 |
500 |
2600 |
722.2 |
15 |
380 |
740 |
160 |
|
500WL3000-15-200 |
500 |
3000 |
833.3 |
15 |
380 |
740 |
200 |
|
500WL2400-22-220 |
500 |
2400 |
666.7 |
22 |
380 |
740 |
220 |
|
500WL2800-18-220 |
500 |
2800 |
777.8 |
18 |
380 |
740 |
220 |
|
500WL4000-15-250 |
500 |
4000 |
1111.1 |
15 |
380 |
980 |
250 |
|
500WL2600-24-250 |
500 |
2600 |
722.2 |
24 |
380 |
980 |
250 |
|
550WL3000-12-160 |
550 |
3000 |
833.3 |
12 |
380 |
740 |
160 |
|
550WL4200-10-185 |
550 |
4200 |
1166.7 |
10 |
380 |
740 |
185 |
|
550WL5000-10-220 |
550 |
5000 |
1388.9 |
10 |
380 |
740 |
220 |
|
550WL3000-16-220 |
550 |
3000 |
833.3 |
16 |
380 |
740 |
220 |
|
600WL3500-12-185 |
600 |
3500 |
972.2 |
12 |
380 |
740 |
185 |
|
600WL5500-10-250 |
600 |
5500 |
1527.8 |
10 |
380 |
740 |
250 |
|
600WL3750-17-250 |
600 |
3750 |
1041.7 |
17 |
380 |
740 |
250 |
|
600WL6000-10-280 |
600 |
6000 |
1666.7 |
10 |
380 |
740 |
280 |
|
700WL9000-6-250 |
700 |
9000 |
2500 |
6 |
380 |
740 |
250 |

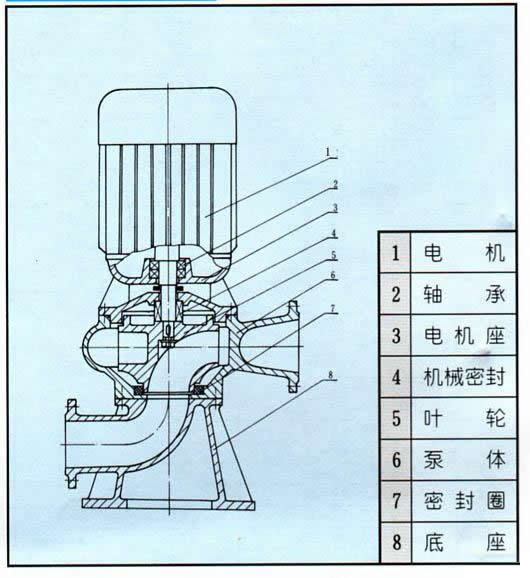

產品結構
WL型干式便拆式排污泵使用注意事項：
1．泵使月前應仔細檢查緊固件是否姐動或脫落，泵在運輸、存放、安裝過程中有無變形或損壞。
2．泵起動后，旋轉方旬從進口看為逆時針轉動，如果電泵反轉，只需將電纜線中的任何二相線對調一下接線位置即可。
3．不得將電采長期處于低場程狀態下運行(一般使用揚程不得低于額定揚程的60%)，最好控制在建議使甩揚程范圍以內，以防水泵因載而燒壞電機。
4．泵不應在汽蝕工況下運行，以提高泵的使用壽命，嚴禁水泵缺液運行，否則極易燒壞機械密封件。
5．如泵的零件為鑄鐵制成時，在冬季露天安裝時。應注意防止擊破，溫度特別低時，應加以保溫。
WL型干式便拆式排污泵故障分析與排除方法：
|
故障現象 |
原 因 分 析 |
排 除 方 法 |
|
流量不足
或不出水 |
1、 葉輪旋轉錯誤 2、 閥門是否打開和完好 3、 管道葉輪被堵 4、 揚程過高 5、 抽送介質密度較大 6、 密封圈損壞 |
1、 調整葉輪旋轉方向 2、 檢查、維修、排除 3、 清理雜物 4、 改泵或降低揚程 5、 用水沖稀降低濃度 6、 更 換 |
|
運行不穩定 |
1、 葉輪不平衡 2、 軸承損壞 |
1、 送制造廠調換或校正 2、 更 換 |
|
泵不能啟動 |
1、 缺 相 2、 葉輪卡住 3、 定子繞組燒壞 |
1、 檢查電器及線路，進行修復 2、 排除雜物 3、 修理、更換繞組 |
|
電流過大 |
1、 工作電壓低 2、 管道、葉輪受阻 3、 抽送液體的高度或粘度較高使 4、 使用揚程過低 |
1、 調整工作電壓 2、 清理管道、葉輪堵物 3、 改變密度或粘度 4、 減少流量，提高揚程 |
|
壓力不足 |
1、 機械密封損壞或泄露 2、 電纜線破損 |
1、 更 換 2、 更 換 |
